  Katergorie Zugschnäpper
Zugschnäpper

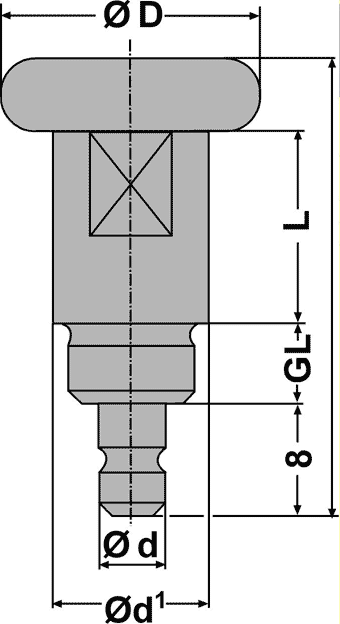

Skizze Zugschnäpper
In der Industrie werden Sie unter anderem im Bereich Regal-, Messe- und Ladenbau eingesetzt.
Alle Zugschnäpper sind in verzinkter Ausführung und Nirosta 4305 erhältlich. Wahlweise mit und ohne Arretierung.
Abmessungen
Gewinde Stift - ? (d) Sechkant- buchse (d1) Kopf - ? (D) (L) (GL) Ganze L?nge
M 10 x 1 6 mm SW 10 mm 18 mm 14 mm 4 mm 31 mm
M 12 x 1 8 mm 14 mm 24 14 mm 6 mm 34 mm
M 12 7 mm 14 mm 24 mm 21 mm 5 mm 40 mm
M 12 7 mm 14 mm 24 mm 18 mm 8 mm 40 mm
Kleine Zugschnäpper (runder Kopf)
Bild Zugschnäpper M 10 x 1 Verzinkte Ausführung
Mit Arretierung Bestell-Nr. VA M 10 x 1 MA
Ohne Arretierung Bestell-Nr. VA M 10 x 1 OA
Gewinde M 10 x 1
Stift ? 6 mm
Sechskantbuchse SW 10 x 18
Kopf ? 18 mm
Ganze L?nge 31 mm
Nirosta Ausführung
Mit Arretierung Bestell-Nr. NA M 10 x 1 MA
Ohne Arretierung Bestell-Nr. NA M 10 x 1 OA
Große Zugschnäpper (Kopf mit Rändel) Bild Zugschnäpper M 12 x 1 Verzinkte Ausführung
Gewinde M 12 x 1 (6 mm lang)
Stift ? 8 mm
Buchse 14 mm x 20 mm
Kopf ? 24 mm
Ganze L?nge 34 mm
Mit Arretierung Bestell-Nr. VA M 12 x 1 MA
Ohne Arretierung Bestell-Nr. VA M 12 x 1 OA
Nirosta Ausführung
Mit Arretierung Bestell-Nr. NA M 12 x 1 MA
Ohne Arretierung Bestell-Nr. NA M 12 x 1 OA
Große Zugschnäpper (runder Kopf) Verzinkte Ausführung
Gewinde M 12 (5 mm o. 8 mm lang)
Stift ? 7 mm (mit o. ohne Rille)
Buchse 14 mm x 26 mm
Kopf ? 24 mm
Ganze L?nge 40 mm
Mit Arretierung
Gewinde 5 mm lang Bestell-Nr. VA M 12 x 5 MA
Gewinde 8 mm lang Bestell-Nr. VA M 12 x 8 MA
Ohne Arretierung
Gewinde 5 mm lang Bestell-Nr. VA M 12 x 5 OA
Gewinde 8 mm lang Bestell-Nr. VA M 12 x 8 OA
Bild Zugschnäpper M 12 x 5
Nirosta Ausführung
Mit Arretierung
Gewinde 5 mm lang Bestell-Nr. VA M 12 x 5 MA
Gewinde 8 mm lang Bestell-Nr. VA M 12 x 8 MA
Ohne Arretierung
Gewinde 5 mm lang Bestell-Nr. VA M 12 x 5 OA
Gewinde 8 mm lang Bestell-Nr. VA M 12 x 8 OA
Irrtümer und Änderungen vorbehalten.
